Bơm cắt rác Showfou DL: cách chọn model đúng lưu lượng, cột áp
Th10
Bơm cắt rác Showfou DL là dòng bơm chìm nước thải có cánh cắt rác, dùng cho hố thu, trạm bơm nước thải có lẫn rác sợi, giẻ, túi nilon. Bài viết này giải thích bơm cắt rác hoạt động thế nào, cách đọc ký hiệu model và cách chọn đúng 1 trong 16 model Showfou DL theo lưu lượng và cột áp thực tế.
Bơm cắt rác là gì? Khác bơm nước thải thường ở đâu?
Bơm nước thải thường có cánh hở hoặc cánh vortex: rác mềm đi qua được nhưng rác sợi dài (giẻ, tóc, khăn ướt, bao nilon) dễ quấn vào cánh, làm bơm kẹt, quá tải và cháy cuộn dây. Bơm cắt rác có thêm lưỡi cắt quay cùng trục và tấm cắt cố định ở cửa hút. Rác bị xé nhỏ trước khi vào buồng bơm nên ít tắc bơm, ít tắc đường ống xả và giảm số lần phải kéo bơm lên vệ sinh.
Vì vậy bơm cắt rác phù hợp với:
- Trạm bơm nước thải sinh hoạt của tòa nhà, chung cư, khách sạn, bệnh viện, trường học.
- Hố thu nước thải nhà xưởng, khu công nghiệp, nhà hàng, bếp ăn tập thể.
- Bể tự hoại, hố ga, hố thu nước thải có nhiều rác sợi.
Thông số dòng bơm cắt rác Showfou DL
- Công suất: 1,5 – 22 kW (16 model).
- Họng xả: DN50 – DN150.
- Lưu lượng tối đa: 420 m³/h (model 150DL300-15-22/4).
- Cột áp tối đa: 46 m (model 150DL200-20-18.5).
- Điện áp: 3 pha 380V; riêng model 50DLD15-15-1.5 chạy điện 1 pha 220V.
- Động cơ 2 cực; hai model lưu lượng lớn 150DL250-15-18.5/4 và 150DL300-15-22/4 dùng động cơ 4 cực.
Cách đọc ký hiệu model Showfou DL
Ví dụ model 100DL65-12-4.0:
- 100: đường kính họng xả 100 mm (DN100).
- DL: dòng bơm chìm cắt rác (DLD là bản 1 pha).
- 65: lưu lượng định mức 65 m³/h.
- 12: cột áp định mức 12 m.
- 4.0: công suất động cơ 4,0 kW.
- Đuôi /4 (nếu có): động cơ 4 cực.
Lưu lượng và cột áp định mức là điểm làm việc hiệu quả nhất của bơm. Thông số “max” là giới hạn hai đầu đường đặc tính, không phải điểm nên chạy lâu dài.
Cách chọn bơm cắt rác đúng công suất
Bước 1: Tính lưu lượng cần bơm (Q)
Lấy lượng nước thải lớn nhất đổ về hố thu trong 1 giờ cao điểm. Với hố thu có thể tích lớn, có thể chọn lưu lượng bơm sao cho bơm cạn hố trong 10 – 20 phút mỗi chu kỳ để động cơ không đóng ngắt quá dày.
Bước 2: Tính cột áp cần thiết (H)
Cột áp cần = chênh cao từ mực nước thấp nhất trong hố đến điểm xả + tổn thất trên đường ống (ống dài, nhiều co, van một chiều thì tổn thất lớn). Với đường ống ngắn, có thể cộng thêm khoảng 10 – 20% chênh cao để dự phòng; đường ống dài nên tính tổn thất cụ thể.
Bước 3: Đối chiếu bảng đường đặc tính
Chọn model mà tại lưu lượng cần, cột áp bơm đạt được bằng hoặc cao hơn một chút cột áp cần. Không nên chọn bơm quá lớn: bơm chạy lệch xa điểm định mức sẽ tốn điện, nhanh mòn và dễ quá tải.
Bước 4: Kiểm tra họng xả và nguồn điện
Đường ống xả nên bằng hoặc lớn hơn họng xả của bơm. Nếu công trình chỉ có điện 1 pha, chọn 50DLD15-15-1.5; các model còn lại cần điện 3 pha 380V.
Bảng chọn nhanh 16 model bơm cắt rác Showfou DL
| Model | Công suất (kW) | Họng xả | Q max (m³/h) | H max (m) | Điện áp |
|---|---|---|---|---|---|
| 50DLD15-15-1.5 | 1.5 | DN50 | 40 | 23 | 1 pha / 220V |
| 50DL15-15-1.5 | 1.5 | DN50 | 40 | 23 | 3 pha / 380V |
| 65DL25-10-1.5 | 1.5 | DN65 | 40 | 20 | 3 pha / 380V |
| 65DL25-15-2.2 | 2.2 | DN65 | 50 | 24 | 3 pha / 380V |
| 80DL45-9-2.2 | 2.2 | DN80 | 70 | 21 | 3 pha / 380V |
| 80DL45-12-3.0 | 3.0 | DN80 | 70 | 23 | 3 pha / 380V |
| 80DL50-15-4.0 | 4.0 | DN80 | 80 | 26 | 3 pha / 380V |
| 100DL65-12-4.0 | 4.0 | DN100 | 90 | 25 | 3 pha / 380V |
| 100DL70-15-5.5 | 5.5 | DN100 | 90 | 29 | 3 pha / 380V |

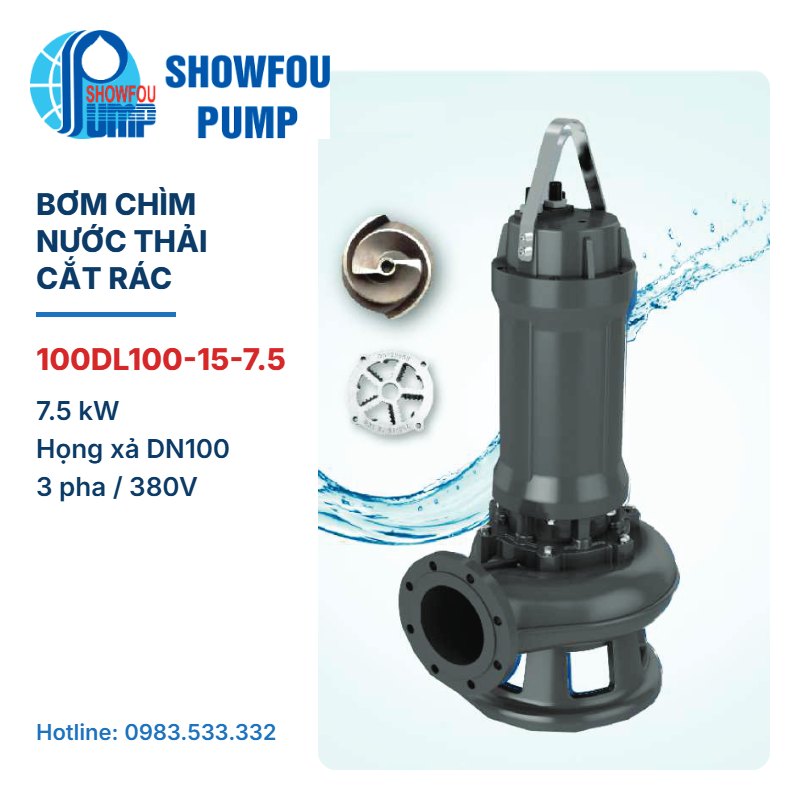

| 100DL100-15-7.5 | 7.5 | DN100 | 130 | 35 | 3 pha / 380V |
| 150DL120-10-7.5 | 7.5 | DN150 | 160 | 28 | 3 pha / 380V |
| 150DL150-15-11 | 11 | DN150 | 180 | 36 | 3 pha / 380V |
| 150DL150-25-15 | 15 | DN150 | 200 | 42 | 3 pha / 380V |
| 150DL200-20-18.5 | 18.5 | DN150 | 240 | 46 | 3 pha / 380V |
| 150DL250-15-18.5/4 | 18.5 | DN150 | 360 | 31 | 3 pha / 380V |
| 150DL300-15-22/4 | 22 | DN150 | 420 | 33 | 3 pha / 380V |
Số liệu theo catalogue Showfou DL. Tải catalogue đầy đủ (PDF) để xem đường đặc tính và kích thước lắp đặt.
Gợi ý chọn theo công trình
- Nhà ở, nhà hàng nhỏ, chỉ có điện 1 pha: 50DLD15-15-1.5.
- Hố thu tòa nhà, xưởng nhỏ (dưới 40 m³/h): 50DL15-15-1.5, 65DL25-10-1.5, 65DL25-15-2.2.
- Trạm bơm vừa (50 – 90 m³/h): 80DL45-12-3.0, 80DL50-15-4.0, 100DL65-12-4.0, 100DL70-15-5.5.
- Trạm bơm lớn, khu công nghiệp: 100DL100-15-7.5, 150DL150-15-11, 150DL200-20-18.5, 150DL300-15-22/4.
Lưu ý khi lắp đặt và sử dụng bơm cắt rác
- Lắp phao điện để bơm tự ngắt khi cạn nước, không cho bơm chạy khô.
- Trạm bơm quan trọng nên lắp 2 bơm luân phiên qua tủ điện điều khiển để có bơm dự phòng.
- Với hố sâu, nên dùng khớp nối nhanh và ray dẫn hướng để kéo bơm lên bảo dưỡng mà không phải xuống hố.
- Định kỳ kiểm tra lưỡi cắt, phớt cơ khí và đo cách điện cuộn dây.
Câu hỏi thường gặp
Bơm cắt rác có bơm được nước thải lẫn cát không?
Bơm cắt rác dùng cho rác mềm, rác sợi. Nước lẫn nhiều cát, sỏi sẽ làm mòn lưỡi cắt nhanh; nên có hố lắng cát trước hố bơm.
Model 1 pha có loại nào?
Trong dòng Showfou DL chỉ có 50DLD15-15-1.5 (1,5 kW, 220V). Các model khác dùng điện 3 pha 380V.
Mua bơm cắt rác Showfou ở đâu?
MT Minh Anh cung cấp đủ 16 model bơm cắt rác Showfou DL, xuất hóa đơn VAT và giao hàng toàn quốc. Xem tất cả tại danh mục bơm cắt rác Showfou DL.
Gửi lưu lượng, chiều cao đẩy và loại điện qua Zalo 0983.533.332 để được chọn model và báo giá.
